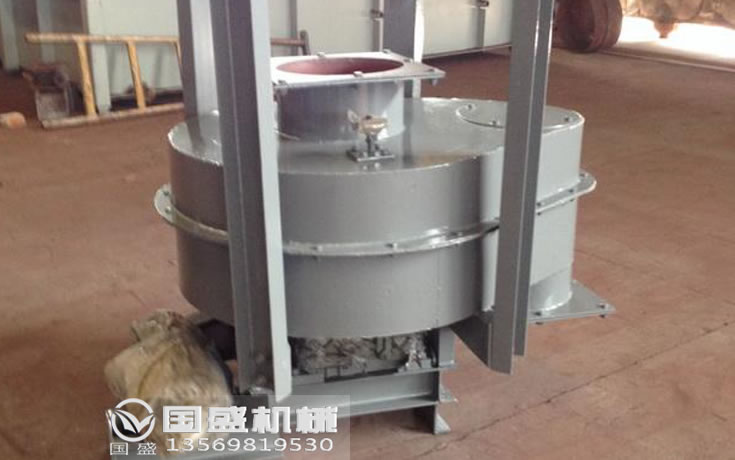

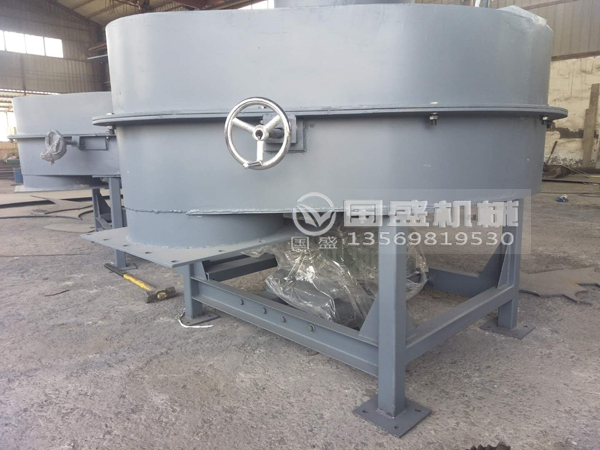

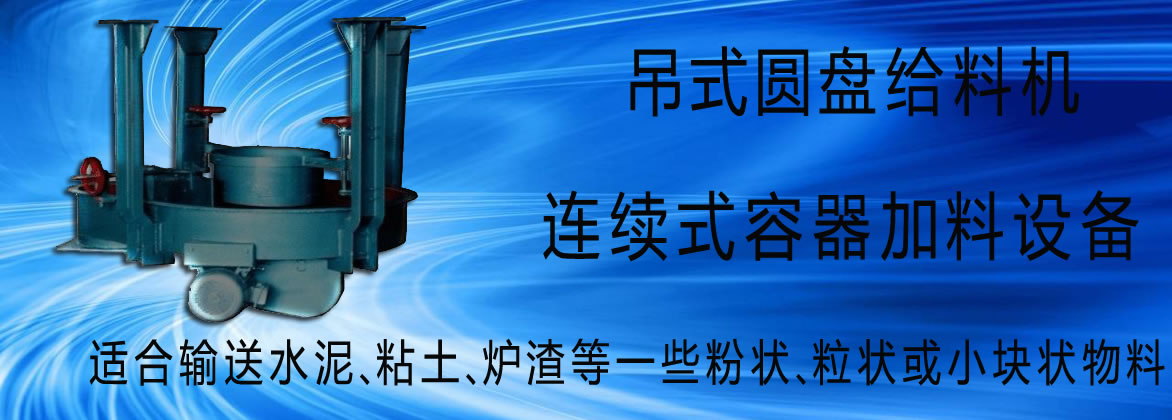

吊式圓盤給料機

吊式圓盤給料機從外形上分，可以分為DK敞開吊式圓盤給料機和DB封閉吊式圓盤給料機，該設備是一般磨機、烘干機的常用配套設備，還可與其它輸送設備組成一條完整的生產線，喂送粉狀、小塊狀的物料，如煤粉、粘土等粒狀型顆粒，所以它是一種使用廣泛的連續式容器加料設備。

吊式圓盤給料機采用電機分交流電機和調速電機給送物料，能均勻連續地將物料喂送到下一設備中，喂料量可以調節，設機緊湊，精度高，操作方便，在選礦、選煤、建材和電力等行業應用比較廣泛，適合輸送水泥、粘土、爐渣等一些粉狀、粒狀或小塊狀物料。

DK型和DB型的區別

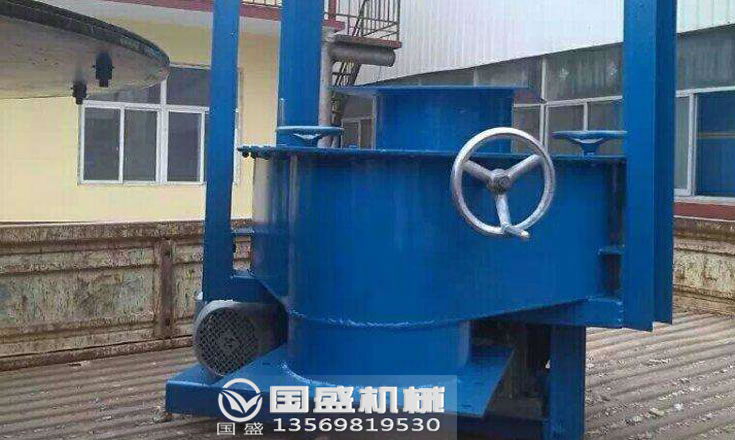

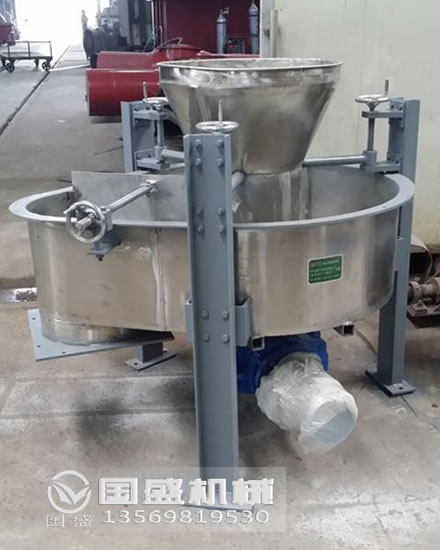

DK型吊式圓盤給料機為敞開式給料裝置，適用于給送灰塵顆粒不大的物料，在運行時的運轉狀況比較的直觀明了，調節給送量時也比較的方便

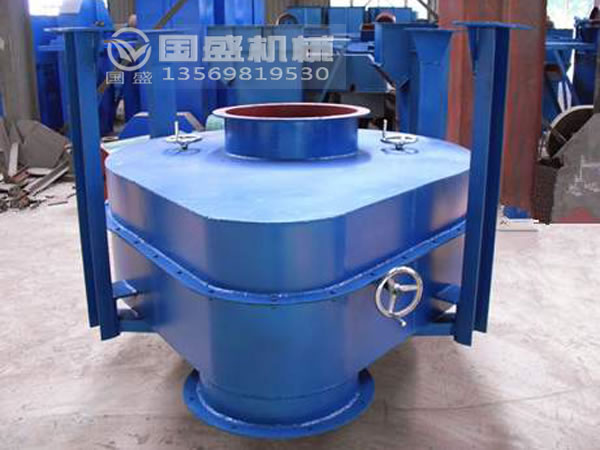

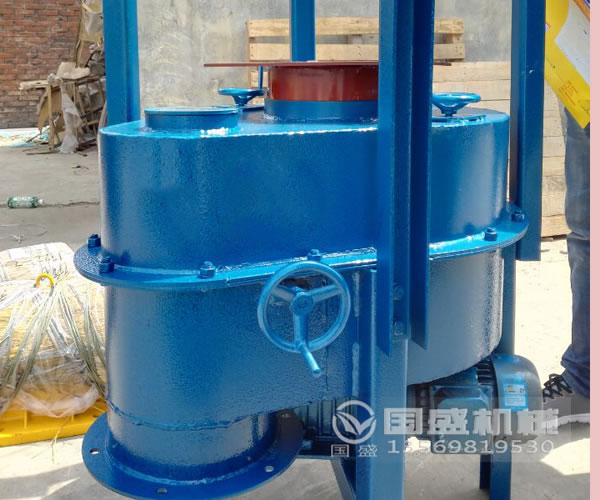

DB型吊式圓盤給料機為封閉式給料裝置，適用于給料含灰塵顆粒多的物料，防塵，防灰，設備在運行時的運轉狀況由于在封閉的殼體內，所以不夠直觀

產品特點

1.該設備在給料物料式，其實就是一個輸送物料的的輔助性小設備，雖小，但是給料量卻很大，而且給料的精度也高，用于流水線自動化控制的車間或部門，集中控制度好。

2.由于是吊式設備，所以設備的傳動裝置是在敞開狀況下工作的，使得維修工作方便。

3.結構簡單合理，運行較為可靠，如果想要調整喂送量，只需要改變套和圓盤之間的距離即可。

4.設備盤面出料口處設有一塊刮板，在實際作業中可以對刮板位置進行精度調節，用絲杠連接于盤邊，從而對設備出料量進行有效控制。

5.吊式圓盤給料機給料量可以調節，那么生產能里就可以準確評估了，這樣就可以達到優化的產能了。

工作原理

吊式圓盤給料機利用物料的流動性，通過轉動的圓盤和可調節的刮料板，把物料從容器中刮送到受料設備中，設備盤面出料口由刮板進行控制，可大可小，方便用戶根據生產能力進行調控。

設備的四根槽鋼柱在圓盤之上，好像懸吊著圓盤，電動機和減速裝置在圓盤下方側面，電動機經過三角帶和蝸輪減速機立軸的旋轉，帶動圓盤旋轉，物料在圓盤內部卸料刮刀的作用下，有盤套上的出料口進入下一個機械設備中，完成給料作業。適用于各種非粘性且流動性不是非常好的物料，是水泥廠，化工行業，發電廠等行業優選的系統配給料設備。

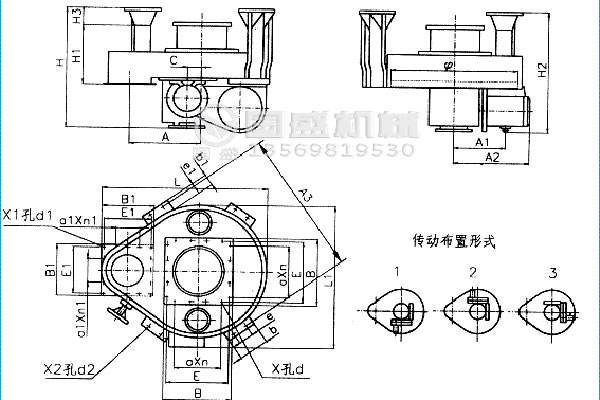

示意圖

圓盤直徑Φ代號	600	800	1000	1300	1600
H	1052	1152	1427	1597	1920
H?	880	925	1085	1250	1535
H?	1018(1156)	1123(1271)	1326(1423)	1561(1659)
H?	290	310	312	330	345
A	360	460	575	750	920
A?	463(5345.5)	467(538.5)	535(595.5)	605(673.5)	683(717.5)
A?	630(807)	634(811)	715(874)	806(905)	905(1030)
A?	780	1000	1210	1550	1880
B	335	400	495	610	720
B?	280	340	450	550	650
C	49	49	30	30	13
D?	90	100	130	140	150
E	298	360	456	546	670
E?	250	310	405	500	600
a×n a?×n?	40×1 130×1	200×1 150×1	140×1 135×3	140×3 125×4	180×3 200×3
x孔d	8孔19	8孔19	12孔20	16孔19	16孔19
x?孔d?	8孔19	8孔21	12孔24	16孔26	16孔28
b	190	210	280	300	300
L	855	1085	1350	1735	2175
L?	480(1157)	1085(1266)	1265(1424)	1735(1675)	2175(1900)
E?	45	50	65	65	75
x?孔d?	8孔19	8孔21	8孔24	8孔26	8孔28

技術參數

型號規格	設計能力t/h	主要技術性能及基本參考表	傳動部分				重量t
			電動機		減速機
			型號	功率（kw)	型號	速比
DK600	0.69-3.9	物料粒度《25毫米	Y90L-6	1.1	蝸輪減速機	53	0.405
DK800	1.18-7.05	物料粒度《30毫米	Y90L-6	1.1	蝸輪減速機	53	0.5
DK1000	2.59-16.7	物料粒度《40毫米	Y100L-6	1.5	蝸輪減速機	52	0.79
DK1300	13-27.09	物料粒度《50毫米	Y132S-6	3	蝸輪減速機	54	1.11
DK1600	22.7-48.6	物料粒度60毫米	Y132M?-6	4	蝸輪減速機	54	1.98
DK1800	28-60	物料粒度《70毫米	Y132M?-6	5.5	蝸輪減速機		2.83
DB600	0.69-3.9	物料粒度《25毫米	Y90L-6	1.1	蝸輪減速機	53	0.6
DB800	1.18-7.65	物料粒度《30毫米	Y90L-6	1.1	蝸輪減速機	53	0.8
DB1000	2.59-16.7	物料粒度《40毫米	Y100L-6	1.5	蝸輪減速機	52	0.827
DB1300	13-27.9	物料粒度《50毫米	Y132S-6	3	蝸輪減速機	54	1.24
DB1600	22.7-48.6	物料粒度《60毫米	Y132M?-6	4	蝸輪減速機	54	2.83
